電站鍋爐主蒸汽管道常用材料之15CrMoG

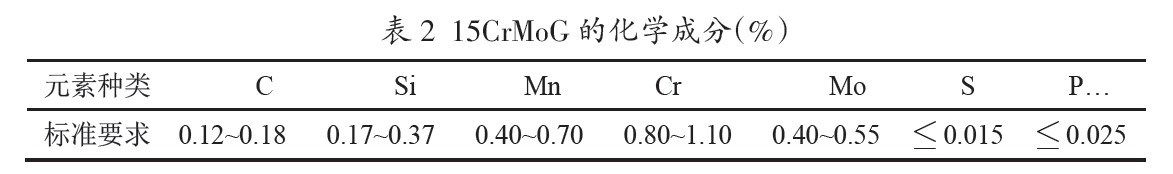

 15CrMoG是15CrMo鋼的無縫鋼管，是一種低合金結構鋼，主要適用于計算壁溫不大于550℃的次高壓、高壓電站鍋爐主蒸汽管道。該鋼種的國標為GB5310-2017。標準中對15CrMoG鋼的交貨熱處理狀態(tài)做了詳細的規(guī)定。15CrMoG鋼具體的化學成分如表2所示。

 由于合金元素的加入，且計算該鋼材的碳當量CE為0.43~0.63，可知15CrMoG鋼的焊接性要明顯差于20G鋼。焊接接頭較易出現冷裂紋、再熱裂紋和回火脆性等問題。一般來說，相同條件下15CrMoG的強度、硬度等力學性能均優(yōu)于20G，此外，Cr元素的加入提高了材料的抗氧化性能，Mo 元素的加入提高了材料的熱強性，因此，15CrMoG鋼在滿足電站鍋爐主蒸汽管道高溫條件下使用的力學性能要求的基礎上，同時具有足夠的抗氧化性和熱強性。作為一種珠光體型耐熱鋼，15CrMoG的金相顯微組織為鐵素體加珠光體，長期處于高溫條件下使用會產生珠光體的球化。按照DL/T787-2001《火力發(fā)電廠用15CrMo鋼珠光體球化評級標準》，根據珠光體球化組織特征可將球化級別分為1級至5級，隨著球化級別的增大，15CrMoG鋼的力學性能和熱強性能隨之降低。
